在EPS應急電源的設計中，會采用一種電路對電網進行瞬時的電平檢測，該電路為雙極限電壓比較器，現將該電路作一個簡單的說明。

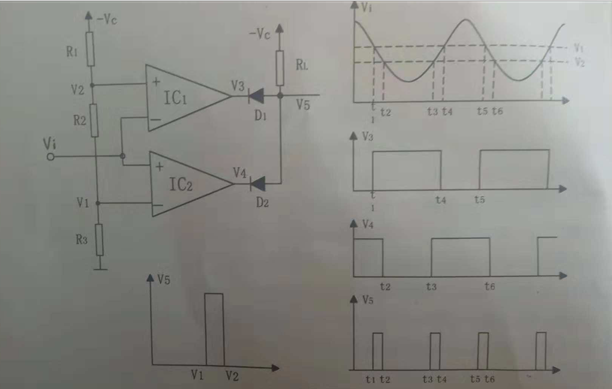

   在雙極限比較集中被檢測到的正弦波信號被同時送到運算放大器IC1的反向輸入端和運算放大器lC2的同相輸入端，將基準電壓V2送到運算放大器lC1的同相端，基準電壓V1送到運算放大器lC2的反相端，當電壓V2>V1時，對運算放大器lC1來說，在t1到t2期間內，送到反向端的正弦波電壓值比加在同相端的基準電壓V2低，所以在運算放大器lC1的輸出端將輸出正飽和電壓V3。同理，對運算放大器lC2來說，在0到t2和t3到t5的期間內，送到它的同相端的正弦波電壓值比反相端的基準電壓V1更高，因此在運算放大器lC2的輸出端將同樣有正飽和電壓V4輸出。來自運算放大器lC1的電壓V3和來自運算放大器lC2的電壓V4，經由二極管D1和D2組成的與門電路輸出，得到一串寬度為t2-t1，t4-t3，t6-t5等等的正脈沖。這樣一串電壓僅在正弦波電壓大于基準電壓V1，小于基準電壓V2時才出現，從而構成了所謂的雙極限比較器，這種電路，是EPS應急電源對市電電壓變化產生快速反應的重要基礎。
