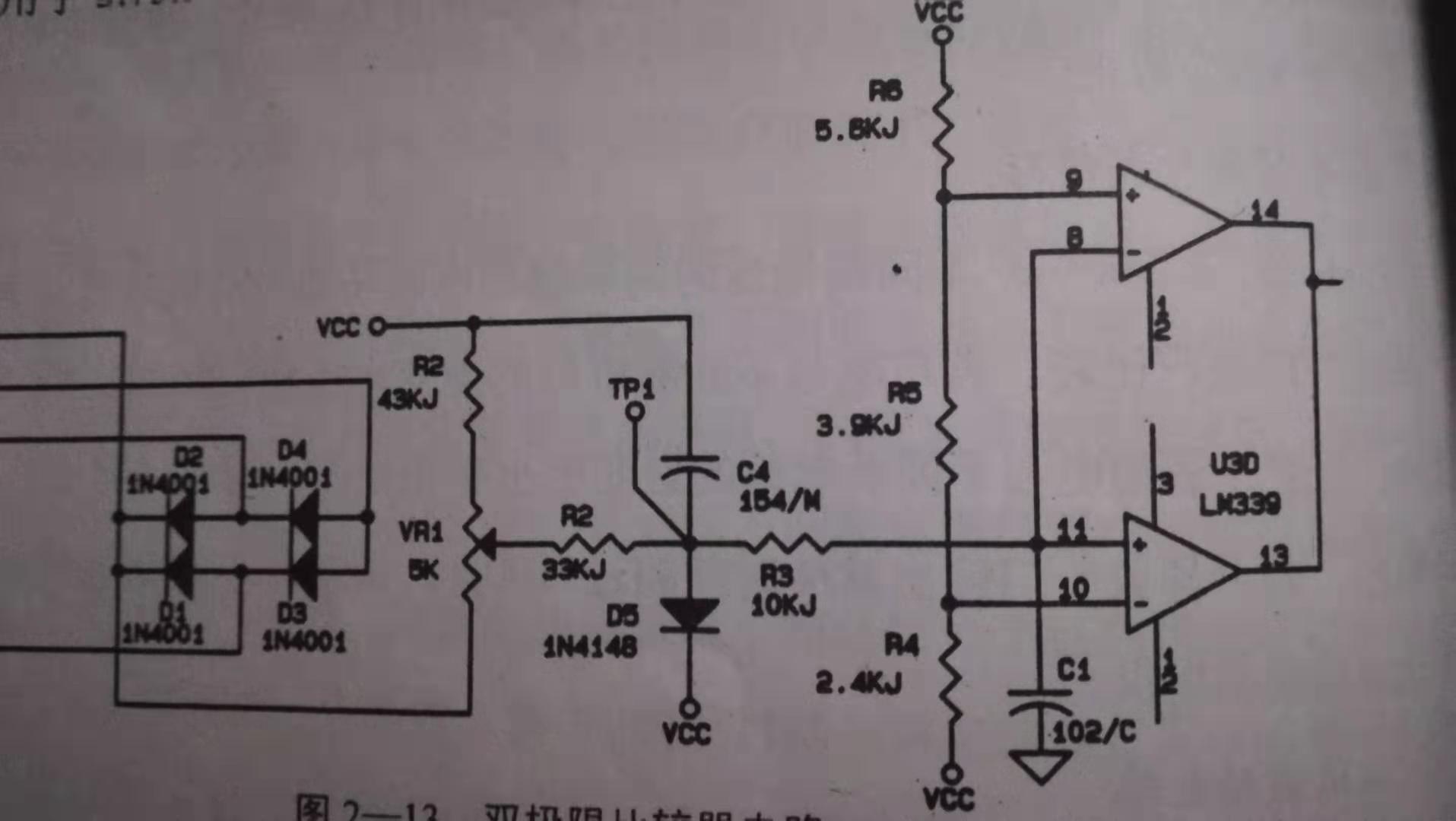

雙極限電壓比較器電路是用來檢測逆變器輸出電壓過高或過低，并控制逆變器在輸出不正常時保護功能實現用的?？烧{電阻VR1調整參考點TP1的參考電平為8.15V。如果逆變器輸出呈不正常上升狀態，并升到使電壓比較器V3的8腳電位大于8.8v，使V3C的14腳輸出低電壓，反相比較器V8F的12腳輸出高電位。使裝置轉換到旁路市電供電。若逆變器輸出呈不正常下降狀態，當降到使電壓比較器V3的11腳電位小于7.2v，V3d輸出低電位，反相比較器V8T的12腳輸出高電位，使應急電源轉換到旁路市電供電。
