一、      已知用戶需求和解決方案：

（1）   需求：負載總功率350KW，為動力照明混合負載，要求野外施工供電。

（2）   創統科技提供EPS應急電源400KW，備用時間20分鐘。

（3）   EPS應急電源輸入端由柴油發電機供電。

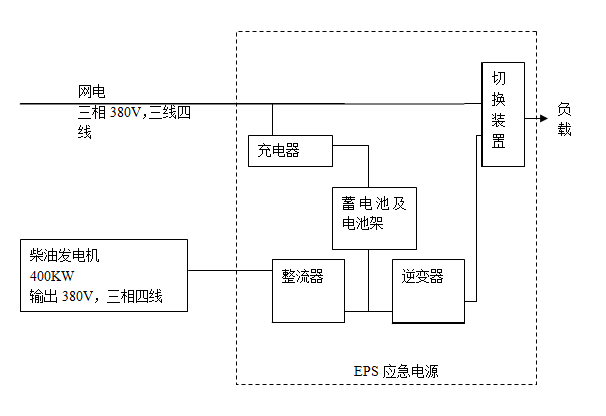

二、      系統示意圖：

說明：

（1）   柴油發電機和創統EPS應急電源均放在移動應急供電車上。

（2）   EPS應急電源包括：整流器、逆變器，蓄電池及電池架、充電器、切換裝置。除蓄電池及電池架裝在主機柜之外，其他部件均在主機柜。

三、      工作原理：

（1）   有網電時，網電直接通過切換裝置為負載供電。

（2）   無網電時，EPS立即切入（應急狀態約5秒或在線狀態零切換），蓄電池中的直流電能經逆變器變為交流電能通過切換裝置為負載供電，蓄電池可維持20分鐘供電，在蓄電池供電期間柴油發電機啟動運行正常時，柴油發電機的交流電能進入EPS整流器，變為直流電能，又經逆變器變為穩頻穩壓的交流電能，經切換裝置為負載供電。

（3）   當網電恢復供電時，EPS自動切換為網電供電，（需要時可同時為蓄電池充電）柴油發電機可停止發電。

四、     產品配置、尺寸、重量

應急電源主機1臺，主機尺寸（深）800×（寬）1200×（高）2200mm/個，共2個，主機總重量約2000kg，電池架（長）2000×（深）600×（高）1800mm/個共2個每個約重300kg。電池100Ah/12V×160塊,每塊電池尺寸（高）220×（長）345×（寬）172mm，每塊電池重量35.20kg。

總重量：2000+300×2+35.2×160=8232kg（約）

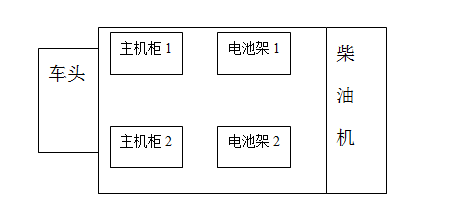

五、布置示意圖：
