目前本公司逆變器中采用脈沖寬度調制(Pulse Width Modulation，簡稱PWM)技術來實現將直流電重新變成交流電的目的。脈寬調制技術可以有效地進行諧波抑制，在頻率、效率各方面有著明顯的優點，使逆變電路的技術性能與可靠性得到了明顯地提高。所謂脈寬調制技術，就是在周期不變的條件下，利用改變脈沖寬度(或用占空比表示)，甚至可以將脈沖波形斬切為若干段，以達到抑制諧波目的的一種方法。采用脈寬調制技術方式構成的創統牌逆變器，其輸入為相對固定不變的直流電壓，由于這種逆變器，只有一個可控的功率級，簡化了主電路和控制回路的結構，因而體積小、重量輕、可靠性高。又因為集調壓、調頻于一身，所以調節速度快、系統的動態響應好。此外，采用脈寬調制技術不僅能夠提供較好的逆變器輸出電壓和電流波形，而且提高了逆變器對交流電網的功率因數。

在采樣控制理論中有一個重要結論：沖量相等而形狀不同的窄脈沖加在慣性環節上時，其效果基本相同。沖量即指窄脈沖的面積。這里所指的效果基本相同，是環節的輸出響應波形基本相同。該結論可稱為面積等效原理。如果把各輸出波形用傅里葉變換進行分析，則其低頻段非常接近，僅在高頻段略有差異。

典型的慣性環節就是電感負載，如圖1(a)。電路輸入e(t)為如圖2(a)、(b)、(c)、(d)所示的窄脈沖。

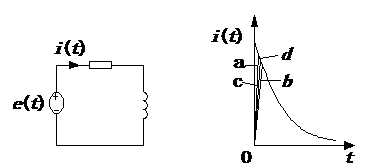

圖1  沖量相同的各窄脈沖的響應波形

圖2  形狀不同而沖量相同的各種窄脈沖

電路輸出i(t)的波形如圖1(b)所示，可以看出各波形基本相同。下面運用面積等效原理分析正弦波PWM（Sinusoidal Pulse Width Modulation，簡稱SPWM）調制技術。

      SPWM是指脈沖寬度按正弦規律變化的等效PWM波。為了得到接近于正弦波的脈寬調制波形，可將正弦波的一個周期在時間上劃分為2N等份，每一等分的脈寬都是 ，這時一個周期的正弦波可以看成2N個彼此相連的脈沖序列，脈寬相等，但幅值不等。這樣就可以分別計算出在各個時間間隔中正弦波所包含的面積，在每個特定的時間間隔中，都可以用一個脈寬與其對應的正弦波所包含的面積相等或成比例的，但脈沖幅度都等于U_d的一個矩形電壓脈沖來分別代替相應的的正弦波部分。這樣2N個寬度不等，但幅值相等的脈沖序列就組成了一個與正弦波等效的脈寬調制波形，圖3表示的是半個周期的波形。顯然，只要N取得足夠大，這樣的一串等效的矩形脈沖序列將非常接近于正弦波的波形。

圖3  PWM波等效正弦波
