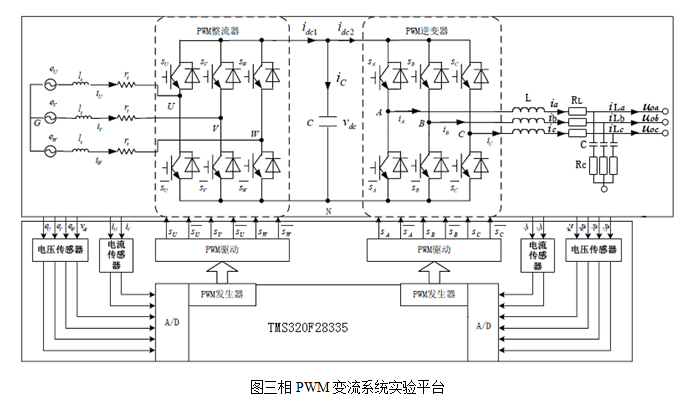

創統的實驗平臺采用30kW三相變流系統，其主電路見下圖，控制電路部分以TMS320F28335 為核心，輔以電流、電壓檢測和IGBT驅動電路。采用這款時鐘頻率高達150MHz 的高速數字信號處理器，是因為該處理器具有以下特點：(1)支持浮點運算，可實現由一個處理器同時實現PWM整流器和PWM無源逆變器的控制；(2)該處理器芯片具有高達12.5MSPS 的12位16 通道同步采樣ADC，可完成高速度、高精度的AD采樣轉換；(3)該處理器自帶的兩個事件管理器分別產生控制所需的6路PWM 信號，且可自動插入可編程的死區時間；(4)該處理器自帶兩路PDPINT中斷，可用于保護兩個變流器的過流故障；顯然TMS320F28335可滿足三相變流系統的控制需求。采用泰克TDS3032示波器和FLUKE32電能質量分析儀作為測試工具，在此實驗平臺上，進行了實驗并對實驗結果進行了分析。

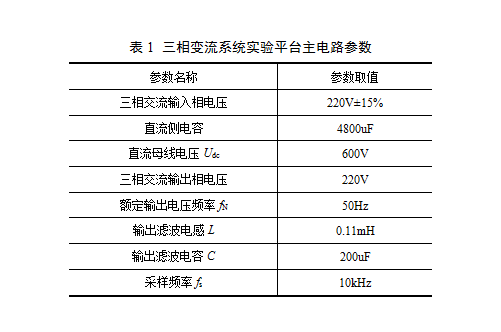

該實驗平臺主要技術參數如表1所示：
