以下為創統科技研發部試驗室測試結果:

（1）穩態響應

當市電輸入電壓為AC236V時，三相整流器帶滿載整流輸出波形見圖1和2。輸出直流電壓穩定度600V±2%，滿載時A相電流波形失真度約2%，同時測得其他兩相電流波形失真度分別為2.1%和1.9%，三相之間相位差小于120°±0.2°。由圖2可知網側功率因數高達0.99，且輸入市電波形在整流器工作后為失真度1.5%，可見該整流器對輸入側市電電壓波形沒有影響。

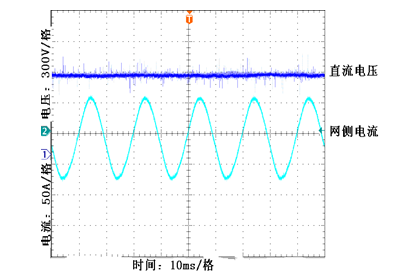

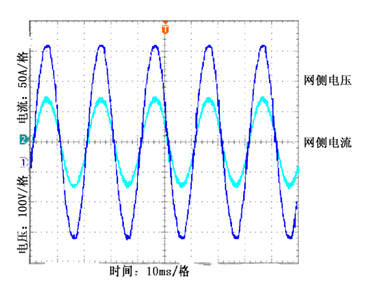

(a)穩態時A相電壓電流波形

圖1 PWM整流器穩態輸出波形圖

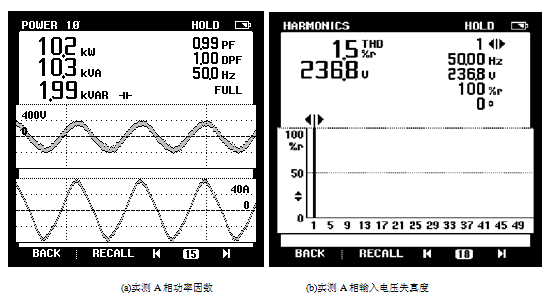

圖2  PWM整流器功率網側因數因數和諧波失真度

(2)動態響應

負載突變時，直流輸出電壓波形捕捉圖見圖3和圖4。圖2表明突加額定負載后，直流輸出電壓略有拉低，在兩個市電周期內恢復正常輸出電壓，圖4.20表明突卸額定負載過程中，直流輸出電壓略有升高，經程序控制調整，在兩個市電周期內恢復正常輸出電壓。

    圖3 PWM整流器突加負載輸出波形圖

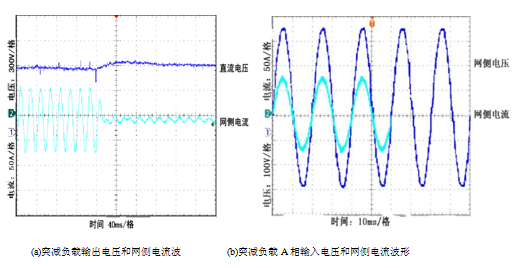

圖4 PWM整流器突減負載輸出波形圖
