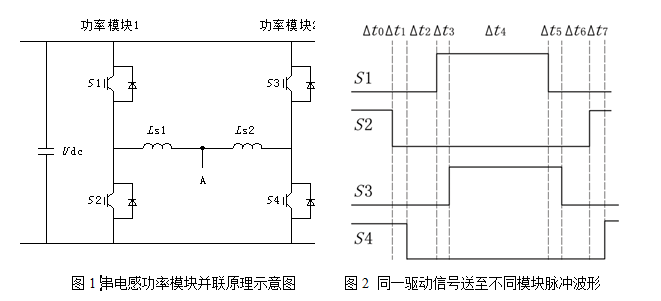

為簡化創統IGBT模塊的分析，取兩個并聯功率模塊中任意一相，見圖1，首先進行以下定義：

（1）定義功率模塊交流輸出到并聯點A的線路寄生電感分別為L_s1、L_s2，環路總電感為L_s= L_s1+L_s2，因為兩個并聯的功率模塊電路布局相同，且采用同樣的母線排，則有L_s1=L_s2；

（2）忽略直流母線寄生參數影響，假設器件管壓降和等效內阻都為零，兩模塊交流輸出差模電壓U_d=±U_dc；

（3）定義i₁，i₂分別為兩個功率模塊輸出電流瞬時值，則差模電流也就是環流為i_d=i₁-i₂。

如果兩個功率模塊中對應的IGBT開關時刻不一致，脈沖存在時間差異，見圖2，則兩功率模塊輸出之間存在一個差模電壓，導致產生差模環流i_d，且有：

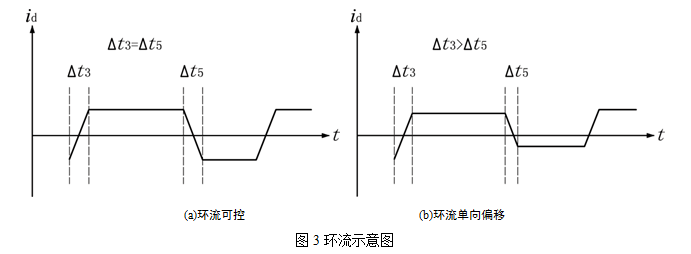

忽略器件等效內阻和線路寄生電阻，在圖2中，如果△t₃和△t₅相等，則環流總是在零軸上下波動，環流處于可控狀態，如圖3(a)所示；如果△t₃>△t₅，一個調制周期內環流正負增量發生單向偏移，導致嚴重不均流發生如圖3(b)所示。

為限制環流，在母線電壓不能改變的條件下，只能采取增大環路電感的辦法，由式3可知，環流增量Δi_d與環路總電感成反比。因為線路寄生電感L_s都比較小，所以必須采用在并聯的功率輸出側串聯三相電感L_h的方法來增大環路電感，達到限制環流的目的。定義U_dc為母線電壓，Δt_d為兩功率模塊對應IGBT開關動作時刻最大差異，Δi_d為并聯允許的最小環流，則并聯均流電感取值為：
