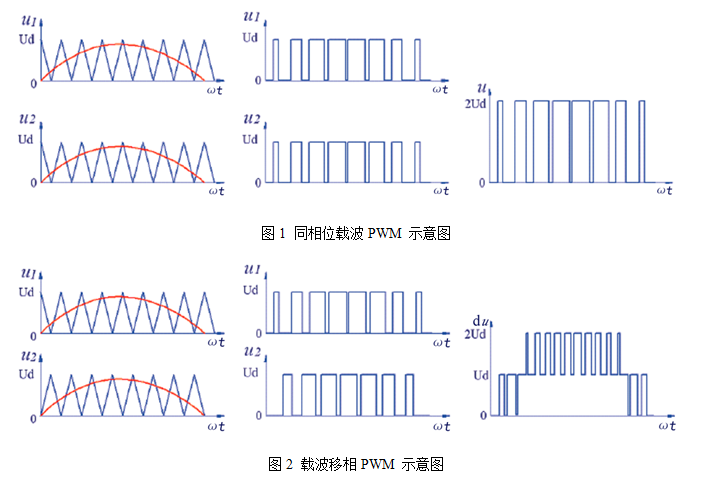

所謂載波移相就是使各個功率單元的相位角各不相同，各個單元相互錯開一個電角度。當每相中功率單元數目為K時，各單元的載波的相位依次相差2π/K。這樣，各功率單元的調制波完全一致，載波的幅值和頻率也一致，但載波的相位不同。圖1和圖2分別為兩單元級聯同相位載波和移相載波PWM示意圖。

通過圖2可以看出，兩個功率單元載波信號相差 180°，經過PWM變換后兩個功率單元輸出的PWM波相位和脈均不完全相同，基本上互錯開一個電角度。從圖中兩單元疊加后的輸出波形可以看出，整個相電壓的輸出為各功率單元直流母線電壓U_d，如果K個單元相疊加，整個相電壓的輸出du同樣只有U_d，即輸出相電壓每次只變化一個臺階（一個U_d），而采用同相位載波PWM調制K單元疊加后的輸出為KU_d，輸出相電壓每次變化K個臺階。

當每個功率單元的載波比為N時，整機的載波比為KN，整機的開關頻率為f_c= KNf_r。其最低次諧波的中心頻率大約為KNω_r，使系統的諧波向高頻域發展，系統輸出的總諧波含量會大大減小。同時du/dt減小到原來的1/K，所以在功率單元串聯多電平的逆變部分采用載波移相技術與采用同相位載波技術相比，有很大優勢。

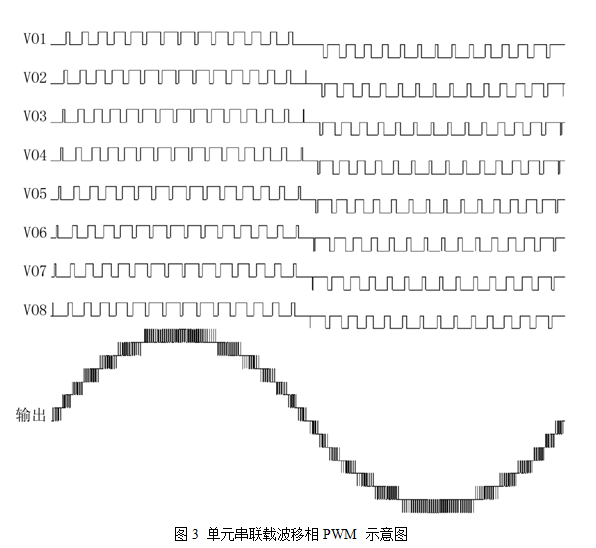

8單元逆變模塊串聯形成圖3逆變電壓波形，基本為正弦波。
