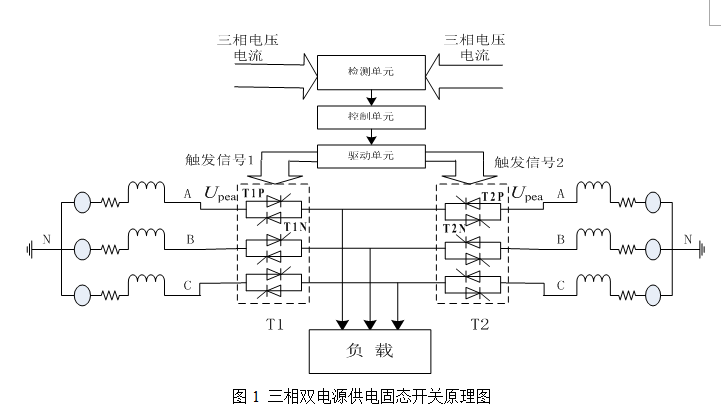

固態開關必須采用可靠的電壓檢測方法和晶閘管檢測方法，才能有效防止環流發生，保證電網安全以及系統和其他負荷的正常運行。三相電源供電SSTS原理圖如圖1所示，由檢測單元、控制單元、驅動單元和執行單元四部分組成。正常運行時，負載由晶閘管模塊T1向負荷供電，當檢測到切換指令，由控制單元發出切換指令，將負載迅速切換至T2進行供電。

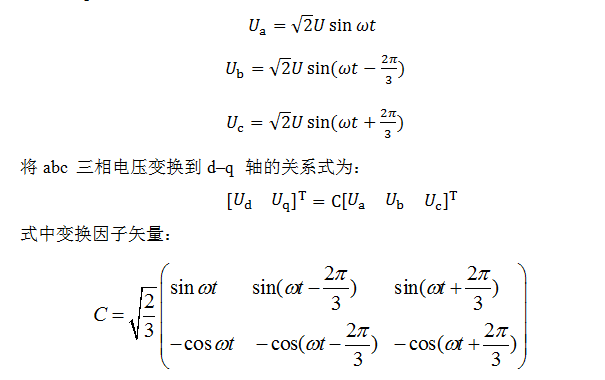

電壓暫降檢測方法有很多，為了保證檢測的可靠性，采用基于廣義瞬時無功功率理論的瞬時電壓d-q分解變換算法作為電壓暫降的檢測方法。三相電壓如下：

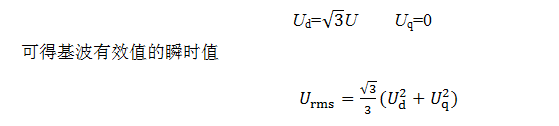

用低通濾波器濾除變換后的非直流分量可得到基波的變換結果，其為直流量：

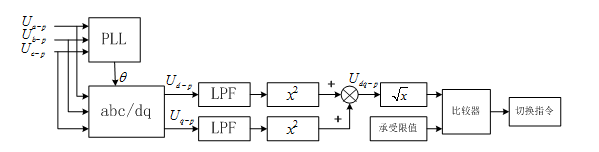

只要將U_rms的值與設定的電壓最低門限值進行比較就可判斷電壓是否跌落從而決定是否切換電源。切換指令獲取過程框圖如圖2所示。

圖2   固態開關生成切換指令的原理框圖
