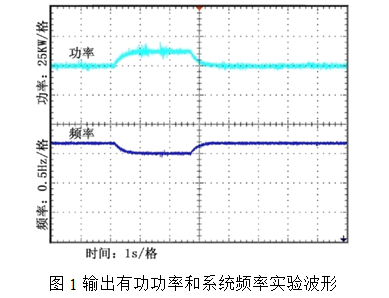

創統科技驗證了逆變器的同步發電機輸出外特性，逆變器平穩運行時突加、突泄額定負載，為便于用示波器觀察功率和頻率變化規律，采用DA變換，得到圖1所示的輸出有功功率和系統頻率實驗結果，可見對應負荷變化系統頻率呈現出相反變化趨勢，并能夠穩定于新的工作點。實驗結果驗證了采用虛擬同步發電機控制策略的逆變電源具有同步發電機組下垂調節特性，可以根據負荷變化調整自身輸出以維持系統功率平衡，電壓頻率穩定。

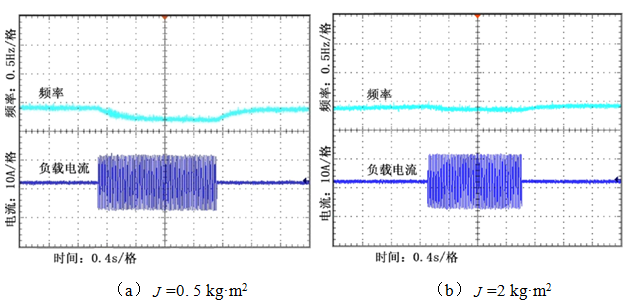

 為驗證轉動慣量對系統輸出響應的影響，分別取轉動慣量=0.5kg·m²和2kg·m²，實驗結果如圖2（a）、（b）所示。

圖2 轉動慣量特性實驗結果

 由圖2可知，對應于同樣的負荷變化，實驗（a）中的頻率變化更大，與圖1仿真結果吻合。系統在所帶負荷情況相同條件下，對應較大的轉動慣量，在快速變化的負荷下系統頻率變化范圍越小，并且更趨于穩定。
