在網側整流器系統中，網側濾波器設計主要是網側電感值的設計。網側電感取值不僅影響系統動靜態響應，而且還決定了整流器輸出功率、功率因數和輸出直流電壓。具體說，整流器濾波電感的主要作用包括：（1）濾除和抑制網側電流中的高次諧波，使得網側電流保持失真度很小的正弦波形；（2）使得整流器具有Boost變換性能及直流側受控電流源特性；（3）輸出濾波電感相當于連接電網和整流橋的杠桿，通過它可以實現對網側電流的控制，從而實現實現高功率因數整流；（4）使網側整流器獲得一定的阻尼特性，從而有利于控制系統的設計。

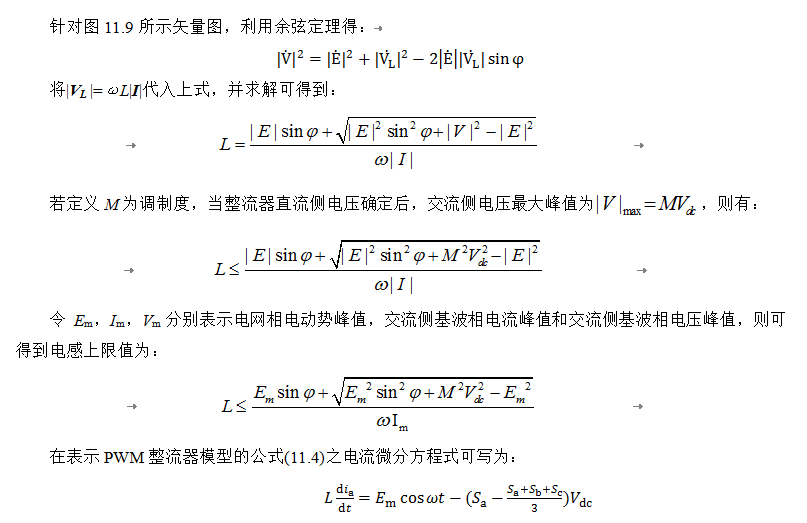

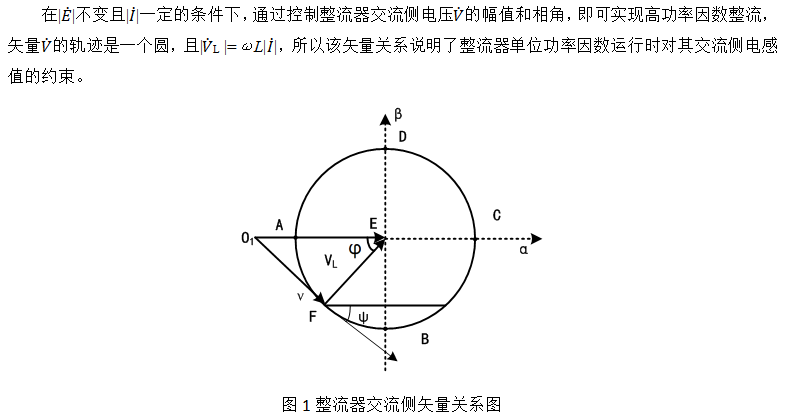

根據整流器穩定工作時的基本矢量關系得到，整流器穩定運行時，忽略交流側等效電阻，只討論基波正弦電量，定義分別表示交流電網電動勢矢量，交流側相電壓矢量，交流側電感電壓矢量和交流側相電流矢量、則整流器交流側矢量關系見圖1

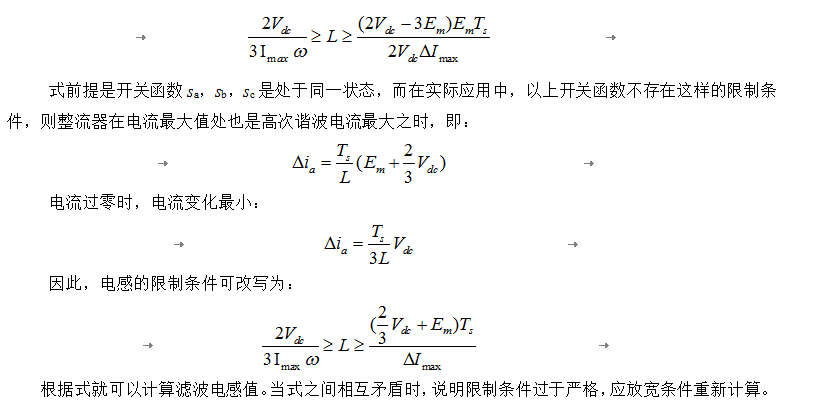

根據電感電流在不同開關時刻的變化率和諧波抑制要求，整流器工作時，流過濾波電感的電流在其過零時變化速度最快，在達到最大值時，高次諧波電流最大，據此推導得到：
