前述L型濾波器相對其他濾波器設計簡單，在電網環境較好的情況下，效果較好，但考慮到某些應用場合電網質量很差的情況，必須設計LCL濾波器作為備選方案。LCL濾波器設計相對比較復雜，但和單L濾波器相比，在相同電感值的情況下，LCL濾波器在濾除高次諧波方面效果要明顯好于單L濾波器，從而能適應更差的電網環境?？紤]到本系統功率高達2MVA，為了有效控制濾波電感上的壓降，電感量的選擇必須進行嚴格的限制。

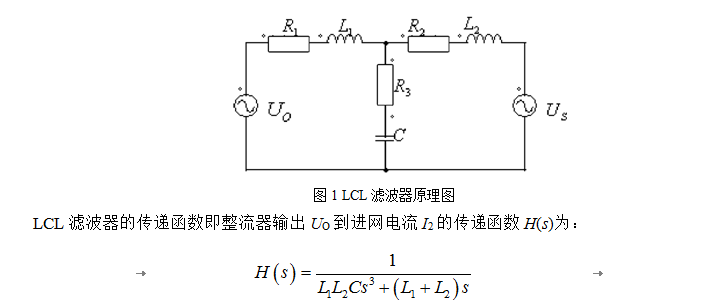

為了合理地進行LCL參數的選取，先來分析LCL濾波器的工作原理。定義U_O為PWM整流器橋臂輸出電壓，U_S為電網側線電壓，L₁是和橋臂輸出直接相連的濾波電感，L₂為電網側濾波電感，因為兩個電感的等效電阻相對電感歐阻抗很小， C為濾波電容，R₃為電容支路串聯阻尼電阻， LCL濾波器原理見圖1，為了簡化模型，討論時忽略電阻值R₁和R₂的影響。
