LCL濾波器的傳遞函數即整流器輸出U_O到進網電流I₂的傳遞函數H(s)為：

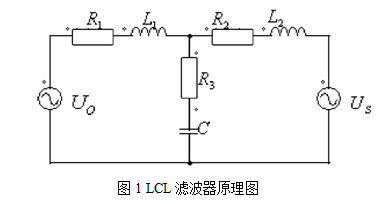

由圖1可知，電感L₁上的電流I_S是由L₁的感抗X_L1以及電容C和L₂的并聯阻抗決定。電容C和L₂并聯電路的引入增大了串聯阻抗，減小了I_S。電容支路的引入是為了給高頻分量提供低阻通路，減小注入電網的高頻分量。L₂和C構成并聯電路對開關紋波分量進行分流，必須保證X_C必須遠遠小于X_L2。這樣，并聯阻抗主要由電容阻抗X_C決定，而電容阻抗是比較小的，所以電網側濾波電感不會太大。這樣，I_S主要由L₁自身的感抗X_L1決定，可以認為整流器側電感功能是對整流器橋臂輸出電流紋波起主要衰減作用，而電網側電感L₂與電容組成一個二階濾波器做進一步衰減。

若令總電感量為L=L₁+L₂，a=L₁/L，則式可轉化為：

在上式中，易求得a=0.5時，a(1-a)最大，即濾波效果最好，也就是說在總電感量一定的條件下，L₁和L₂的電感量均分時濾波效果最好，但此時LCL濾波器的諧振頻率也最小，則諧振頻率會隨著諧振峰項中低頻移動，從而增大中低頻諧波幅值，綜合起來，L₁和L₂的電感量比值取4-6比較合適。
