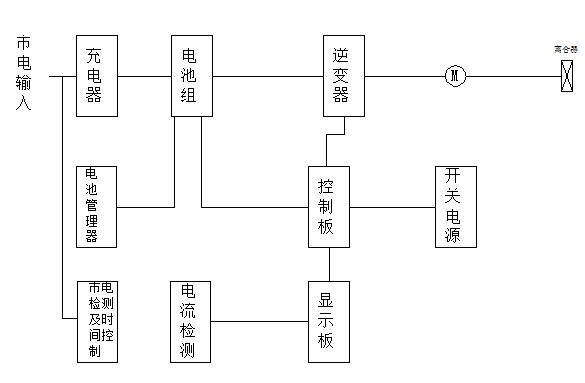

1.框圖:

2. 充電器：

2.1 采用二個充電器對電池組進行充電。

2.2本公司所提供的應急電源裝置（EPS）的充電器采用了恒壓限流二段式充電的先進技術，提高了充電的效率，并可延長電池壽命。

2.3充電模塊故障不影響其它模塊及系統正常工作。

2.4充電器具有對電池充電全自動管理功能，防止對蓄電池過充電的功能；

3.蓄電池組：

3.1采用多組蓄電池進行供電。

4. 電池管理器：

4.1可自動在線檢測各組蓄電池的充放電情況及電池特性，該電池管理器可對電池充、放電的運行狀態實時自動檢測，提醒用戶及時對電池進行預防性的維護，更換劣質電池，從而將電池可能發生的“潛在故障”消滅在萌芽狀態。

5. 主控板：

5.1主控板是我公司擁有自主知識產權，并獲得國家專利證書的獨有技術。其中使用的集成電路為美國德州儀器公司、摩托羅拉公司、IR公司的器件，確保設備性能更可靠。

6．開關電源：

6.1為了提高可靠性，DC24V開關電源采用全冗余方式供電（一用一備）

7．市電檢測及時間控制：

7.1當市電電壓低于設定置時（可選功能）或者停電、立即轉應急供電、確保負載正常運行。

7.2當應急供電時、可設定應急供電時間（可選功能）。

8．LCD顯示：

8.1EPS的工作狀態：主電工作．應急工作等。

8.2顯示主電電壓．輸出電壓．輸出電流．電池電壓。

9．蓄電池組保護：

9.1當應急電源設備供電時、蓄電池組電壓低于設定置時立即停止逆變器輸出，保證蓄電池組不過度放電。
